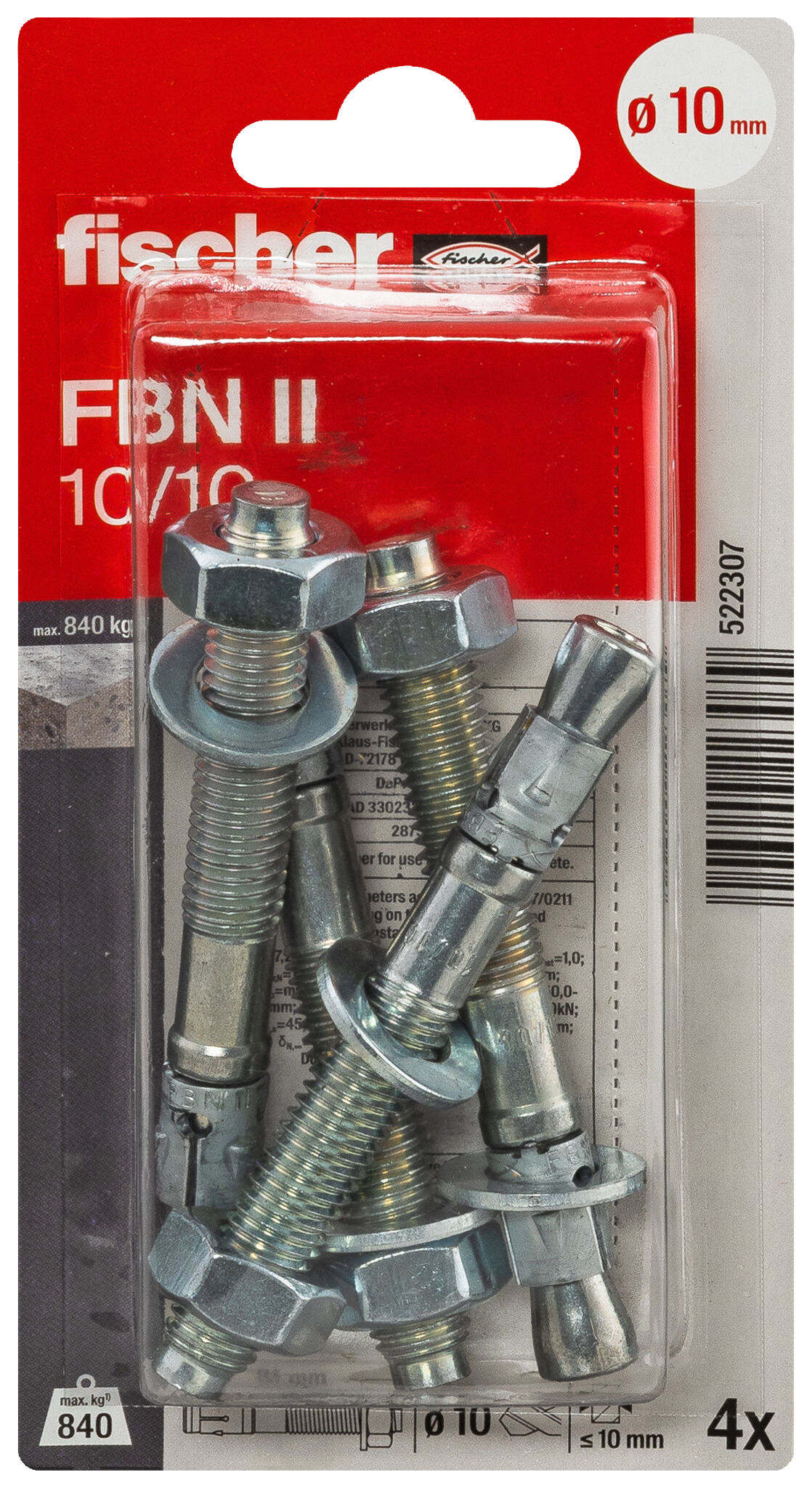

FBN II 10/10 K NV

Name: FBN II 10/10 K NV
Brand: fischer

Produktvarianter

Download of image data

Topfunktioner

FBN II uppnår maximalt lastvärde med standard sättdjup. Detta betyder att det behövs färre fästpunkter och mindre ankarplattor.
Om det reducerade förankringsdjupet används, minskar detta borrhålsdjupet och förenklar installationen.
Toleranserna är balanserade med den långa gängan. Dessutom passar FBN II också för självstående installationer. Detta ökar flexibiliteten.
Enkelt montage på grund av få hammarslag.
Slagtappen skyddar gängorna från att skadas. Detta sparar tid under montage och demontage.

Den ekonomiska infästningen för flexibla användningar i icke sprucken betong

Fördelar

Standard-förankringsdjupet uppnår maximal lastbärande kapacitet. Därmed behövs färre fästpunkter och mindre ankarplattor.
Det minskade förankringsdjupet minskar borrhålsdjupet. Detta minimerar mängden tid som behövs för installation och ökar flexibiliteten.
Den långa gängan balancerar komponenttåligheten och möjliggör självstående installationen och ökar flexibiliteten.
Färre hammarslag behövs och den minimala friktionen öppnar för en märkbart enklare installation.
Slagstiftet skyddar gängan från skada och försäkrar därmed en snabbare installation och demontering av delen.

fischer FBN II är en expanderbult för kostnadseffektiva infästningar i icke-sprucken betong. Tack vare sin långa gänga och de två förankringsdjupen är FBN II speciellt flexibel. Utöver förmontage och genomsticksmontage passar expanderbulten också för självstående installation. I versionen av rostfritt stål är expanderbulten passande för stödkonstruktion för fasad, konsoler och stegar utomhus.

Funktion

FBN II lämpar sig för förmontage, genomsticksmontage och i viss utsträckning för distansmontage.
Innan montage ska sexkantmuttern sättas i rätt position (islagningstappen står ca 3 mm ut från sexkantmuttern).
När muttern dras åt, dras konbulten in i expanderclipset och spänner fast det mot borrhålets vägg.
Avtryck på huvudet gör att förankringen enkelt kan kontrolleras.
För seriemontage rekommenderar vi att använda ankarbult-sättverktyget FABS.

Installation FBN II

1 / 5

ETA Certification Document

pdf, ETA-07/0211

European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concrete

Skapad den 2020-07-13

DOP - Declaration of Performance

pdf, DoP No. 0192

Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete)

Skapad den 2020-07-27

Load Table

pdf,

Bolt anchor FBN II - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Marketing Documents

pdf,

Bolt anchor FBN II. The cost-efficient fixing for flexible use in non-cracked concrete.

ETA-certifikat
Nominell borrdiameter ( d₀ )	10 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	78 mm
Ankarlängd	85 mm
max. nyttolängd hef,stand/hef,red ( t_fix )	10 / 20 mm
Gänga ( Ø x Längd )	M10 x 46 mm
Nyckelvidd	17 mm
Förpackning	Blisterkort
Antal	1 Bit.
GTIN (EAN-Code)	4006209223079
