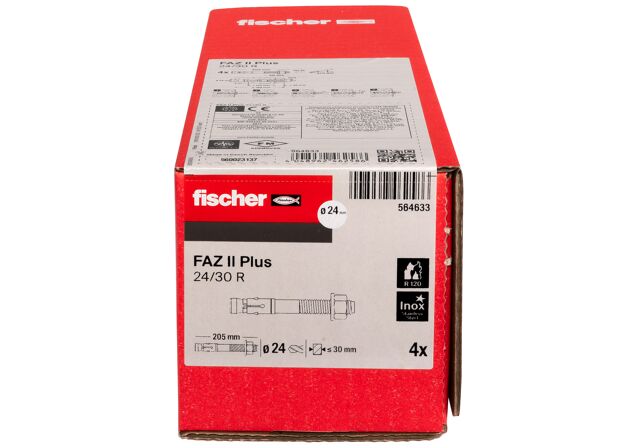

fischer betongexpander FAZ II Plus 24/30 R rostfritt stål

Name: fischer betongexpander FAZ II Plus 24/30 R rostfritt stål
Brand: fischer

Produktvarianter

CAD Data

Download of image data

Topfunktioner

Markant ökning av lastförmågan med nytt ETA-godkännade - färre fästpunkter och mindre basplattor sparar tid och pengar.
Nytt ETA bekräftar användningen av FAZ II Plus för dynamiska laster i dimensioner M16-M24.
Högsta seismiska belastningar för dimensioner M10-M24 med eller utan användning av fyllnadsbricka FFD.
Millimeterprecis justering efter aktuell last tack vare de variabla förankringsdjupen.

Art.-nr 549963
Quattric II 24/400/450
Art.-nr 567792
Blow-out pump AB G

Stark expanderbult för betong

Fördelar

FAZ II Plus är godkänd för flera grundmaterial, såsom betong C12/15–C80/95, fiberförstärkt betong, mexitegel.
Med nytt ETA-godkännande har draglasten ökat markant. Det betyder att du behöver färre fästpunkter än med andra betongexpandrar.
Det nya ETA-godkännandet bekräftar att FAZ II Plus kan användas för dynamiska laster i diametrarna M16-M24.
FAZ II Plus är snabb att installera. Den kan belastas omedelbart och är därför effektiv för dynamiska laster med låga lastcykler (M16-M24).
ETA-godkännandet, tillsammans med övriga certifikat (RWS, ZTV, ETK) garanterar höga laster vid brand.
En extern rapport godkänner förankringarna med en livslängd upp till 120 år. Med andra ord klarar FAZ II Plus att sitta i mer än ett helt sekel och passar därför perfekt för stora infrastrukturprojekt (M10-M16).
FAZ II Plus kan även ta höga seismiska laster i prestandakategori C1 och C2 i diametrarna M10-M24 utan fyllnadsbrickan FFD.
De olika förankringsdjupen möjliggör en milimeterprecis justering efter aktuell last.
Den första betongexpandern i M6 med ETA Option 1 garanterar en säker och beprövad förankring.

Betongexpander som klarar mycket hög belastning i både sprucken och osprucken betong. fischer FAZ II Plus är en expanderbult som möter kraven på hög tvärlastförmåga. Den är rapporterat godkänd med en livslängd på upp till 120 år. Det gör den perfekt för stora infrastrukturprojekt. Tack vare expansionsclipset är FAZ II Plus en mångsidig och stark betongexpander, som håller för dynamiska laster som utsätts för vibrationer, vind eller stötar. Du kan till exempel använda den för att förankra räcken, kabelstegar och konsoler. Den passar även bra för lyftplattformar, rullband och pumpar.

Användningsområden

Stålkonstruktioner
Räcken
Konsoler
Montage i tunnlar
Hissar
Liftar
Rullband
Pumpar
Stegar
Kabelstegar
Maskiner
Trappor
Fasader
Träkonstruktioner

Byggmaterial

Godkänd för:

Betong C20/25 till C50/60, sprucken och icke-sprucken

Även lämplig för:

Betong C12/15 (klassning tillgänglig)
Betong C80/95 (klassning tillgänglig)
Fiberförstärkt betong (klassning tillgänglig)
Massiv sandsten (klassning tillgänglig)

Detaljerad information om byggmaterial finns i registreringsdokumentet.

Godkännanden

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222
ESR-2948
BZS D 23-607
EPD-Kiwa-EE-181455-EN

Funktion

FAZ II Plus är lämplig för genomsticksmontage och förmontage, men även för avståndsmontage tack vare den långa gängan.
När muttern spänns åt kommer konen att dras upp i expansionsclipset som expanderar mot borrhålets vägg.
Infästningen är endast godkänd i enlighet med ETA när du använt rätt åtdragningsmoment.
Vid seriemontage rekommenderar vi monteringsverktygen FABS eller FA-ST II.
Vid seismiska belastningar behöver en del av hålet fyllas med hjälp av fyllnadsbricka FFD.
För dynamiska laster används ett särskilt dynamiskt set, vilket fylls med ankarmassa (tryckhållfasthet ≥ 50 N/mm² ex: FIS V Plus, FIS EM Plus, FIS HB eller FIS SB) efter installationen.

Push-through installation with hexagon nut
