HybridPower. Nylon möter stål. Stark, säker och enkel

HybridPower

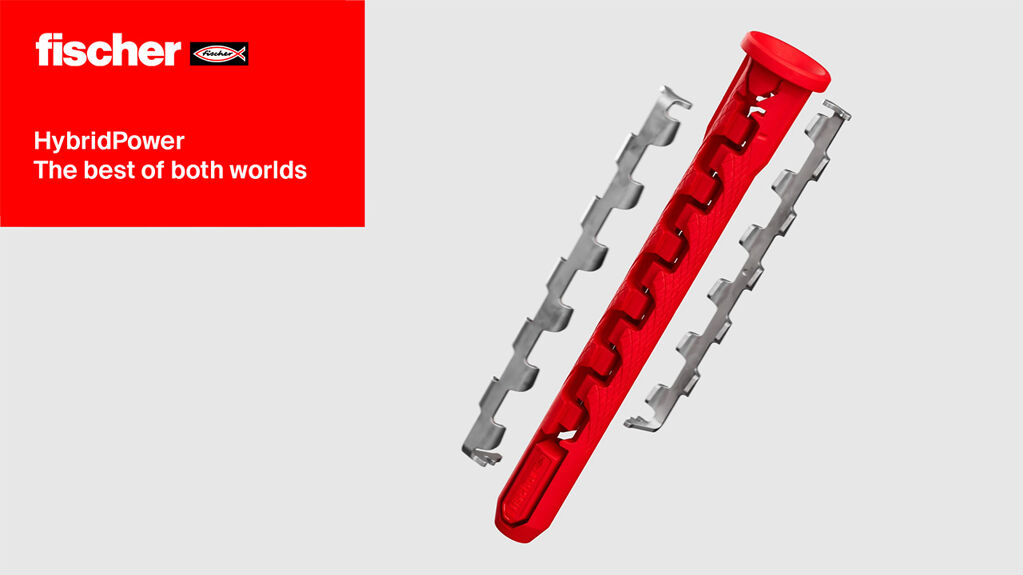

fischer HybridPower är det första ankaret på marknaden som kombinerar fördelarna med en klassisk nylonplugg och säkerheten hos ett stålankare. Tack vare kombinationen av de två materialen monteras HybridPower som en traditionell plugg och kan användas i alla byggmaterial. Samtidigt erbjuder den hög bärförmåga och säker förankring – även vid brand. Pluggen kan användas för både förmonterat och genomsticksmontage.

Produktvarianter

6 produktvariant(er)

Nominell borrdiameter

Plugglängd

min. borrhålsdjup vid genomsticks-montage

Skruvens mått

min. borrhålsdjup

min. förankringsdjup

Visade 6 av 6 variant(er)

Fördelar

HybridPower kan installeras snabbt och enkelt, precis som en konventionell nylonplugg. Den kan sättas in för hand och kräver inga specialverktyg eller momentnyckel.
Tack vare den integrerade metalldelen klarar pluggen även tunga laster och erbjuder hög bärförmåga samt ökad säkerhet.
Pluggen är universellt användbar och fungerar i både massiva och ihåliga byggmaterial. Den flexibla nylondelen expanderar och anpassar sig till alla typer av underlag, vilket ger en säker infästning oavsett material.
Metalldelen tål höga temperaturer och erbjuder certifierad brandsäkerhet – en viktig egenskap i säkerhetskritiska installationer.
Det universella plugghuvudet gör det möjligt att använda HybridPower både för förmontage och genomsticksmontage, vilket ger maximal flexibilitet i olika tillämpningar.
Den medföljande skruven ger ett snyggt och rakt avslut på infästningspunkten, utan utskjutande gängstång.
Skulle det behövas kan infästningen enkelt tas bort genom att skruven lossas – snabbt och smidigt.

Användningsområden

TV-fästen
Chinsstänger
Hyllor
Väggskåp i kök
Garderober
Belysning
Trälister
Metallbeslag
Metallkonsoler
Luftkonditioneringar
Rör- och ventilationsinstallationer

Byggmaterial

Betong
Massiv kalksandsten
Massivt tegel
Massiv betongblock av lätt- Lättbetong
Tegelstenar med vertikala, genomgående hål
Perforerad kalksandsten
Ihåliga block av lättbetong
Lecablock
Lättbetong

Detaljerad information om byggmaterial finns i registreringsdokumentet.

Godkännanden

25-005-2(0)

Funktion

HybridPower är lämplig för förmontage och genomsticksmontage.
Pluggen trycks direkt in i borrhålet för hand eller med några lätta hammarslag och expanderar sedan när skruven skruvas in i byggmaterialet.
De metalliska kraftkilarna griper tag i byggmaterialet för hög bärförmåga.
Försänkta skruvhuvuden rekommenderas för träkonstruktioner.
Sexkantsskruvar rekommenderas för metallkonstruktioner.

Pre-positioned installation HybridPower T

1 / 6

Pre-positioned installation HybridPower FUS

1 / 6

Push-through installation HybridPower T

1 / 6

Push-through installation HybridPower FUS

1 / 6

Hammarborr Quattric II
81 varianter

Nominell borrdiameter ( d₀ )	10 mm
Plugglängd ( l )	90 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	90 mm
Skruvens mått ( d_s x l_s )	7,0x89 mm
min. borrhålsdjup ( h₁ )	90 mm
min. förankringsdjup ( h_ef )	70 mm
max. tjocklek för montagedetaljen ( t _fix )	10 mm
Drivning	TX40 / SW 13
Nyckelvidd	13 mm
Antal	4 Bit.
Förpackning	Blisterkort
GTIN (EAN-Code)	4048962568837

Nominell borrdiameter ( d₀ )	10 mm
Plugglängd ( l )	90 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	90 mm
Skruvens mått ( d_s x l_s )	7,0 x 89 mm
min. borrhålsdjup ( h₁ )	90 mm
min. förankringsdjup ( h_ef )	70 mm
max. tjocklek för montagedetaljen ( t _fix )	10 mm
Drivning	TX40 / SW 13
Nyckelvidd	13 mm
Antal	10 Bit.
Förpackning	Kartong
GTIN (EAN-Code)	4048962565072

Nominell borrdiameter ( d₀ )	10 mm
Plugglängd ( l )	90 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	90 mm
Skruvens mått ( d_s x l_s )	7,0 x 89 mm
min. borrhålsdjup ( h₁ )	90 mm
min. förankringsdjup ( h_ef )	70 mm
max. tjocklek för montagedetaljen ( t _fix )	10 mm
Drivning	TX40 / SW 13
Nyckelvidd	13 mm
Antal	50 Bit.
Förpackning	Kartong
GTIN (EAN-Code)	4048962559446

Nominell borrdiameter ( d₀ )	10 mm
Plugglängd ( l )	90 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	90 mm
Skruvens mått ( d_s x l_s )	7,0x87 mm
min. borrhålsdjup ( h₁ )	90 mm
min. förankringsdjup ( h_ef )	70 mm
max. tjocklek för montagedetaljen ( t _fix )	10 mm
Drivning	TX40
Nyckelvidd	—
Antal	4 Bit.
Förpackning	Blisterkort
GTIN (EAN-Code)	4048962568844

Nominell borrdiameter ( d₀ )	10 mm
Plugglängd ( l )	90 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	90 mm
Skruvens mått ( d_s x l_s )	7,0 x 87 mm
min. borrhålsdjup ( h₁ )	90 mm
min. förankringsdjup ( h_ef )	70 mm
max. tjocklek för montagedetaljen ( t _fix )	10 mm
Drivning	TX40
Nyckelvidd	—
Antal	10 Bit.
Förpackning	Kartong
GTIN (EAN-Code)	4048962568370
